Wybór odpowiedniej technologii formowania detali zależy wprost od precyzji, jakiej wymaga dostarczona dokumentacja techniczna. Przy skomplikowanych zleceniach o wąskich tolerancjach wymiarowych zdecydowanie wygrywa zautomatyzowana metoda obróbki metalu, wykorzystująca obrabiarki CNC, ponieważ w pełni eliminuje błąd ludzki, powtarzając zadany program bez żadnych odchyleń geometrycznych. Tradycyjne tokarki oraz frezarki, wymagające ciągłej obsługi ręcznej, zostają zepchnięte do wykonywania prostych prac jednostkowych, dorabiania pojedynczych gwintów lub zakładowych napraw bieżących. Poniższe akapity wyjaśniają szczegółowo mechanizmy decydujące o technologicznej przewadze komputerowego sterowania numerycznego.
Spis treści
- Jakie ograniczenia mają starsze maszyny konwencjonalne?
- Kiedy nowoczesne metody obróbki skrawaniem stają się koniecznością?
- Zyski finansowe wynikające z automatyzacji zakładu obróbczego
- Jakie nowoczesne technologie obróbki skrawaniem dominują na halach?
- Weryfikacja parku maszynowego i kompetencji wykonawcy detali
Jakie ograniczenia mają starsze maszyny konwencjonalne?
Praca na urządzeniach konwencjonalnych opiera się w głównej mierze na sprawności rąk wykwalifikowanego tokarza. Człowiek obsługujący wrzeciono za pomocą kół ręcznych musi stale, fizycznie kontrolować posuw, głębokość skrawania oraz prędkość obrotową. To podejście sprawdza się przy nieskomplikowanych elementach konstrukcyjnych, gdzie dopuszczalny margines błędu wynosi dziesiąte części milimetra. Kiedy proces wymaga wyprodukowania kilkuset identycznych sztuk, pojawia się problem z brakiem powtarzalności.
Człowiek nie utrzyma jednostajnego posuwu przez całą zmianę. Konwencjonalne metody obróbki metalu generują wtedy gorszą chropowatość powierzchni. Ustawienie układu pod każdy kolejny etap, na przykład zmianę noża z dłutującego na gwinciak, pochłania czas. Dodatkowo wycinanie nietypowych zarysów gwintów lub formowanie krzywoliniowych płaszczyzn 3D na sprzęcie sterowanym ręcznie jest fizycznie niemożliwe. Ręczna wymiana narzędzi bez automatycznego podajnika pręta znacznie wydłuża produkcję, windując stawkę za gotowy wyrób.
Kiedy nowoczesne metody obróbki skrawaniem stają się koniecznością?
Odpowiedź sprowadza się do poziomu skomplikowania rysunku technicznego oraz ostrych wymogów branżowych. Części produkowane dla sektora motoryzacyjnego, lotniczego czy zbrojeniowego wymuszają zachowanie dokładności rzędu setnych, a czasem tysięcznych części milimetra. Sterowanie komputerowe (Computerized Numerical Control) generuje ścieżkę prowadzenia głowicy z matematyczną dokładnością, opartą na stałych współrzędnych kartezjańskich.
W takich warunkach nowoczesne metody obróbki skrawaniem pokazują pełnię możliwości. Maszyna na bieżąco koryguje parametry pracy układu. System analizuje obciążenie wrzeciona, dopasowuje ciśnienie chłodziwa skierowanego na ostrze i samodzielnie pobiera odpowiednie frezy z magazynu narzędziowego. Dzieje się to bez wyłączania napędu, zachowując płynność procesu.

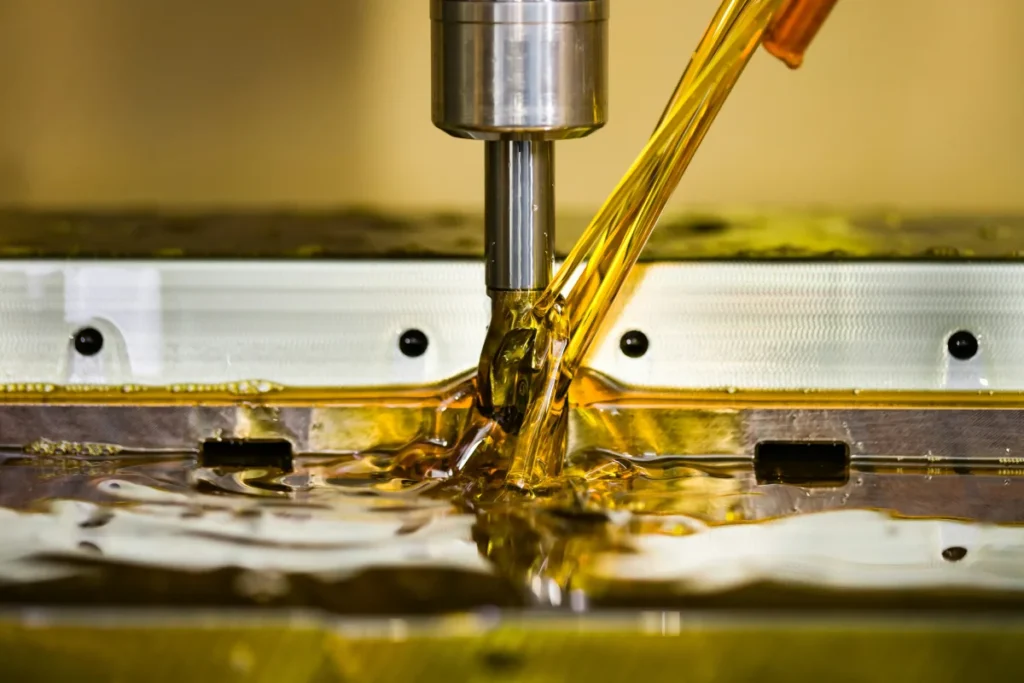

Znaczenie systemów CAM dla eliminacji błędów produkcyjnych
Wdrożenie środowiska CAM (Computer-Aided Manufacturing) pozwala technologowi przetłumaczyć model bryłowy na język maszynowy, zwany potocznie G-kodem. Programista najpierw generuje trójwymiarową symulację pełnego cyklu. Komputer wyłapuje potencjalne kolizje oprawki z mocowaniem, zanim ostrze dotknie surowca. Odpowiednio zaplanowane nowoczesne procesy obróbki skrawaniem radykalnie ucinają ryzyko uszkodzenia materiału wyjściowego. Ma to pierwszorzędne znaczenie przy formowaniu drogich surowców, takich jak tytan, stale kwasoodporne czy superstopy niklu, gdzie pomyłka kosztuje firmę tysiące złotych.
Zyski finansowe wynikające z automatyzacji zakładu obróbczego
Zakup zautomatyzowanych urządzeń budzi wątpliwości właścicieli ze względu na wysokie koszty początkowe. Praktyka warsztatowa dowodzi jednak, że usystematyzowanie procesów natychmiastowo rekompensuje poniesione wydatki. Główne powody, dla których zakłady sukcesywnie przechodzą na sterowanie numeryczne to:
- zauważalne skrócenie czasu pojedynczego cyklu frezowania,
- spadek zużycia drogich płytek z węglika spiekanego,
- możliwość zachowania ciągłości pracy na nocnych zmianach,
- redukcja ilości poprodukcyjnych odpadów materiałowych,
- zminimalizowanie kosztów odrzutów z działu weryfikacji wymiarów.
Zestawienie wymienionych czynników sprawia, że zaawansowane centra robocze zwracają się szybciej, niż zakładają ostrożne biznesplany. Sprawny układ CNC uwalnia także operatora od stania przy jednej kabinie, pozwalając mu nadzorować kilka gniazd produkcyjnych jednocześnie.
Jakie nowoczesne technologie obróbki skrawaniem dominują na halach?
Kontrahenci zlecający produkcję najczęściej szukają wykonawców oferujących toczenie z napędzanymi narzędziami osi Y. Takie tokarki potrafią od razu nawiercać otwory prostopadłe, eliminując potrzebę przenoszenia detalu na osobną wiertarkę stołową. Równie pożądane jest frezowanie wieloosiowe. Maszyny pięcioosiowe precyzyjnie formują bryłę z każdej ze stron bez konieczności odpinania jej z imadła krzywkowego. Takie rozwiązanie niemal zeruje ryzyko utraty punktu zerowego, co zdarza się przy ręcznym obracaniu stalowej kostki.
Równolegle uznanie zdobywa frezowanie trochoidalne oraz technika High Speed Machining. W tych przypadkach nowoczesne technologie obróbki skrawaniem opierają się na programowaniu niewielkich głębokości promieniowych ostrza przy jednoczesnym radykalnym zwiększeniu posuwu roboczego. Oprogramowanie planuje ścieżkę w sposób unikający ostrych zmian kierunku jazdy głowicy. Powstałe ciepło uchodzi z obszaru cięcia razem z drobnymi wiórami, zapobiegając niepożądanym odkształceniom temperaturowym hartowanej stali.
Nowoczesna obróbka w praktyce
Zobacz projekty wykonane z wykorzystaniem frezowania CNC, obróbki gabarytowej i zaawansowanego parku maszynowego
Sprawdź nasze realizacje →Weryfikacja parku maszynowego i kompetencji wykonawcy detali
Znalezienie podwykonawcy dysponującego powtarzalnym sprzętem wymaga zbadania kilku obszarów. Decyzja opiera się na ocenie kalibracji obrabiarek, doświadczenia programistów piszących kod maszynowy oraz dostępnego sprzętu pomiarowego. Same osie wrzecion muszą przechodzić systematyczne przeglądy geometrii przy użyciu lasera, aby trzymać zaprogramowane setki. Równie ważne pozostaje zaplecze weryfikacyjne. Pomiary współrzędnościowe CMM i skanery optyczne upewniają odbiorcę, że każda partia wyjeżdżająca z magazynu ściśle odpowiada wymiarom wpisanym w tabelę rysunkową.
Zamów detale oraz elementy systemów wentylacyjnych
Szukasz sprawdzonego wykonawcy do produkcji seryjnej? Zleć usługi w obróbce metalu zakładowi Fachdar. Oprócz standardowego toczenia czy frezowania zajmujemy się produkcją elementów wentylacji oraz systemów odpylania dla przemysłu. Wytwarzamy podzespoły pracujące przy odciągu trocin w zakładach meblarskich, a także układy odprowadzania mgły olejowej wprost z kabin maszyn CNC. Prześlij dokumentację techniczną na nasz e-mail. Przygotujemy wycenę detali oraz zaplanujemy dostawę gotowych części prosto na Twoją halę produkcyjną.
